Fan out

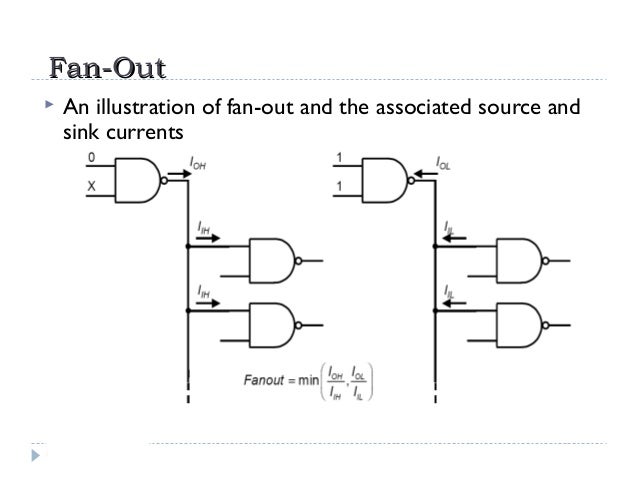

L'immagine che segue è tratta da Internet e mostra una tipica situazione di interfacciamento multiplo: una porta che pilota più porte; ci sono quindi più load. Il verso delle correnti è mostrato nei 2 casi consueti: H e L. Si ipotizza che le porte logiche siano tutte dello stesso tipo (stessa sottofamiglia)

Sotto alla figura è mostrata la formula per trovare il "fan-out" della sottofamiglia considerata; per essere precisi bisogna aggiungere il pedice "max" ai piedi di ogni corrente.
